Устройство подвесной-блочной реабилитационной конструкции. Потолочная квадратная труба

 Представленный реабилитационный комплекс оказался настолько удобным, компактным и в плане реабилитации столь функциональным, что уже имея в одной комнате такой комплекс, мы решили установить еще во второй комнате данную конструкцию, только сделали ее в следующем варианте - где в качестве потолочной балки выступает уже квадратная труба:

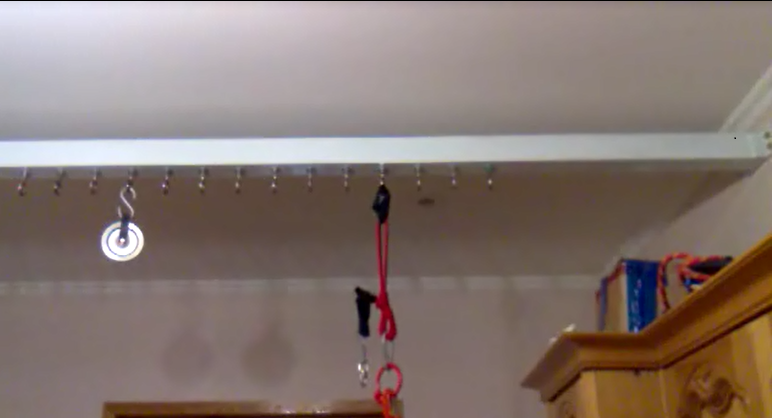

(на фото выше показано устройство реабилитационного комплекса в варианте применения квадратной трубы для потолочной балки, и также квадратная труба для вертикальной боковой стойки. Сбоку и наверху квадратная труба одинакового размера - 8 см)



Подробнее о некоторых технических моментах установки данного варианта рассказано на следующем видео:



Обратите внимание, что

данный реабилитационный комплекс установлен как раз в том случае, когда сбоку в комнате имеется шкаф, соответственно обойтись можно одной только вертикальной боковой стойкой, а если комната позволяет, то можно к потолочной балке установить две вертикальные стойки.

Далее,



с целью крепления подвесов к потолочной балке были сделаны кольца - для этого в потолочной квадратной трубе трубе были проделаны отверстия и вставлены шпильки с кольцом на гайках (ну а как вариант, можно кольца и приварить).



А монтаж в стены данных квадратных балок и их соединение между собой - все тоже самое, как и по принципам монтажа варианта двутавровой балки и квадратной трубы. И все те же самые особенности, например, что потолочная квадратная труба, как и двутавр, не соприкасается с потолком, а зафиксирована только между стенами; и некоторые другие схожие моменты, о которых мы рассказывали на предыдущей странице.



Для данного варианта потолочной квадратной трубы также можно организовать динамичную тележку с подъемником:



Обращаем Ваше внимание, что в случае потолочной квадратной трубы тележка самодельная (в отличие от варианта двутавровой потолочной балки). И колеса -

колеса у такой самодельной тележки располагаются наверху квадратной трубы - в пространстве между потолком и верхней поверхности квадратной трубы, соответственно при монтаже потолочной квадратной трубы нужно отступить от потолка сантиметров 5 - то есть на размер колесиков тележки.



О том как сделать самодельную тележку на потолочную квадратную трубу данного комплекса рассказано в следующем видео:

(видеоролик подготавливается, а также для ускорения подготовки данной информации можете написать нам, если вдруг это видео понадобится Вам скорее)

Как можно отметить по видео, в принципе, достаточно относительно нетрудно и реально сделать такую тележку для подъемника самостоятельно или поручив это задание каким-нибудь местным мастерам (а на всякий случай, если совсем некому будет изготовить такую тележку, то могу порекомендовать обратиться за решением данного вопроса к одному из читателей сайта, к Юрию, вот его почта vaz398@yandex.ru Просто модель данной самодельной тележки разрабатывали мы совместно как раз с этим человеком, и он же ее технически собрал, отправив затем мне по почте).

Конечно, подъемник на динамичной тележке - это только одна из составляющих возможностей данного реабилитационного комплекса, поэтому можно тележку не делать, а поставить подъемник даже на пол и выводить от него трос вверх для подвесов на любое кольцо балки, или даже можно без подъемника обойтись, но динамичный подвес и выставление уровня высоты подвеса с помощью подъемника, а также другие его функции очень удобны и полезны в данном реабилитационном комплексе. Поэтому весьма желательно сделать к данному варианту комплекса динамичную тележку и взять подъемник (тем более ведь все это обходится довольно дешево).

Ну а если использовать в качестве потолочной балки двутавровую балку, то тележка для нее подходит магазинная, соответственно самодельную тележку для двутавра можно не изготавливать. А по функциональности и потолочная двутавровая балка и потолочная квадратная труба, в принципе, одинаковы. Потому какой вариант выбрать, решать уже Вам.



И стоит еще отметить, что



выше мы расположили человечка с прямоугольной трубой, чтобы отметить о возможности применения вместо квадратной трубы прямоугольной трубы. Принцип ее установки такой же, а плюс от такого варианта в том, что прямоугольная труба, в отличие от квадратной, тоньше по своей высоте - на такую толщину легче найти шпильки с кольцами (просто для квадратной трубы шпильки у кольца нужны несколько подлиннее, а чаще можно найти кольца с более короткими шпильками). Но этот нюанс не столь принципиален, и квадратная труба, может быть, даже лучше, так как обладает большей жесткостью.



О модели подъемника, обвязках, блоках и другом снаряжении для РК2 + о еще вариациях устройства РК2 мы рассказываем подробнее в соответствующих разделах предшествующего меню.
